Van giảm áp thủy lựclà thành phần kiểm soát và an toàn cơ bản trong bất kỳ hệ thống thủy lực nào. Chức năng chính của nó làgiới hạn áp suất hệ thống: khi áp suất vượt quá ngưỡng đặt trước, van sẽ mở và chuyển hướng chất lỏng dư thừa - thường quay trở lại bình chứa hoặc đường hồi. Khi làm như vậy, nó bảo vệ máy bơm, ống mềm, xi lanh và các bộ phận thủy lực khác khỏi hư hỏng do quá áp.
Tuy nhiên, "van giảm áp" không phải là một-kích thước-phù hợp với-tất cả thuật ngữ. Có nhiều thiết kế khác nhau -, mỗi thiết kế đều có những ưu điểm và sự cân bằng-. Trong bài viết này, chúng tôi giải thích chi tiết van giảm áp thủy lực là gì, nó hoạt động như thế nào, ở đâu và tại sao nó được sử dụng, cách chọn loại phù hợp - và cách một nhà cung cấp chuyên nghiệp như POOCCA có thể giúp bạn tránh những sai lầm tốn kém.
Van giảm áp thủy lực hoạt động như thế nào?
Về cốt lõi, van giảm áp hoạt động như một áp suất-hạn chế "đường vòng{1}}an toàn". Trong điều kiện bình thường, chất lỏng thủy lực lưu thông qua hệ thống như thiết kế. Khi áp suất tăng lên trên mức cài đặt định trước (áp suất"đặt áp lực"hoặc"áp lực nứt"), van giảm áp sẽ mở ra và chuyển hướng dòng chảy dư thừa - duy trì áp suất hệ thống ở mức hoặc dưới mức an toàn.

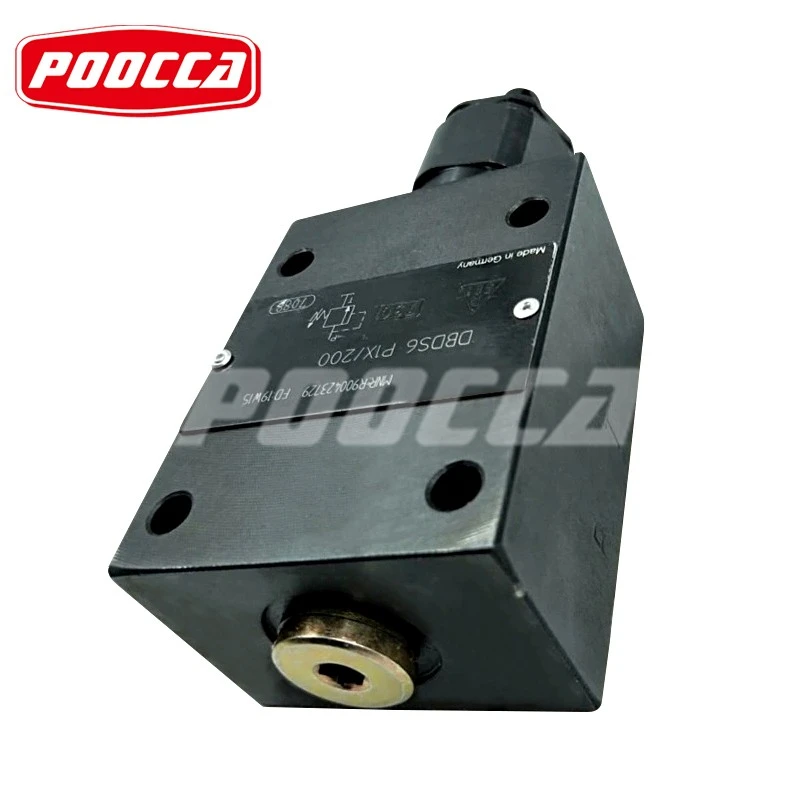

trong mộtdiễn xuất trực tiếpthiết kế, một lò xo chống lại áp lực của hệ thống tác động trực tiếp lên một con búp bê hoặc một quả bóng. Khi áp suất vượt qua lực lò xo, con rối sẽ nâng lên và chất lỏng chảy vào bể.
trong mộtphi công{0}}vận hành(hoặc cân bằng), một van thí điểm nhỏ điều khiển van chính. Khi áp suất trục điều khiển đạt đến điểm đặt, nó sẽ mở ra và gây ra sự sụt giảm áp suất trên lỗ - làm mất cân bằng pít-tông/vòng quay chính và cho phép toàn bộ dòng chảy vào bể.
Trong cả hai trường hợp, khi áp suất hệ thống trở về dưới điểm đặt, van sẽ đóng lại và hoạt động trở lại.
Do những khác biệt về thiết kế này, van vận hành-tác động trực tiếp và van điều khiển{1}}hoạt động hoàn toàn khác nhau -, điều này có ý nghĩa quan trọng đối với hiệu suất, sự an toàn và sự phù hợp.
Van cứu trợ được vận hành-Trực tiếp so với Phi công{2}}: Sự khác biệt chính
Dưới đây là bảng phân tích so sánh của hai loại chính:
| Tính năng / Đặc điểm | Van cứu trợ tác động trực tiếp- | Thí điểm-Van cứu trợ vận hành |
|---|---|---|
| Cơ chế | Quả bóng/quả cầu lò xo-được nạp lò xo đối lập trực tiếp với áp suất hệ thống | Hai{0}}giai đoạn: phi công nhỏ điều khiển van chính lớn thông qua chênh lệch áp suất |
| Thời gian đáp ứng | Nhanh - thường là 5–10 mili giây (một số thiết kế thậm chí còn ~2 mili giây) | Chậm hơn - thường là 80–150 mili giây tùy theo thiết kế |
| Ghi đè áp suất (sự khác biệt giữa dòng "nứt" và dòng-đầy đủ) | - lớn thường là 500+ PSI, đôi khi nhiều hơn đáng kể | - nhỏ thường chỉ có 50–100 PSI từ vết nứt đến dòng chảy đầy đủ |
| Công suất dòng chảy / Sự phù hợp | Tốt hơn cho dòng chảy nhỏ đến trung bình, mạch đơn giản, chống sốc/tăng đột biến, thiết bị cầm tay hoặc di động | Tốt hơn cho các hệ thống công nghiệp-có lưu lượng cao,-nặng nề; kiểm soát áp suất chính xác; bộ truyền động nhạy cảm; nguồn điện hoạt động liên tục. |
| Tiếng ồn / Độ ổn định | Có thể ồn ào ở lưu lượng cao hơn; điều chỉnh áp suất kém ổn định | Ổn định hơn, chuyển tiếp luồng mượt mà hơn, ít tiếng ồn hơn - quy định tổng thể tốt hơn |
| Độ phức tạp và chi phí | Đơn giản hơn, ít bộ phận hơn, bảo trì dễ dàng hơn, chi phí thấp hơn | Phức tạp hơn, nhiều thành phần hơn, chi phí sản xuất cao hơn, việc bảo trì có thể cần được chăm sóc nhiều hơn (ví dụ: độ sạch, cống thí điểm) |
Tóm lại:van xả tác động trực tiếp đánh đổi độ chính xác để lấy tốc độ và sự đơn giản; -các van vận hành thí điểm đánh đổi tốc độ để lấy độ chính xác, công suất và độ ổn định của hệ thống.
Do những sự cân bằng này,-hệ thống thủy lực được thiết kế tốt đôi khi sử dụngchiến lược lai: một van tác động trực tiếp nhỏ-để chặn các đột biến áp suất mạnh, được hỗ trợ bởi một van giảm áp chính được vận hành-thí điểm để kiểm soát áp suất ổn định khi chịu tải liên tục. Điều này cân bằng điểm mạnh của cả hai loại.
Cách chọn van giảm áp thủy lực phù hợp - Hướng dẫn thực hành
Nếu bạn đang thiết kế hoặc cải tiến hệ thống thủy lực hoặc chọn các bộ phận cho hệ thống mới, hãy xem xét hướng dẫn sau:
Hiểu các yêu cầu về dòng chảy và áp suất của hệ thống của bạn.
Đối với dòng chảy thấp-đến-trung bình, thiết bị di động, mạch điện đơn giản hoặc ứng dụng cần phản ứng nhanh với các xung áp suất → hãy xem xétvan xả tác động trực tiếp.
Đối với các hệ thống công nghiệp -nặng, lưu lượng cao, điều khiển áp suất chính xác, bộ truyền động hoặc van nhạy cảm hoặc hoạt động ở chế độ nặng-nặng liên tục → chọn mộtvan giảm áp vận hành thí điểm, có thể với mộtdự phòng diễn xuất trực tiếp-(lai).
Đảm bảo đủ công suất lưu lượng (công suất bypass).
Công suất lưu lượng của van xả phải vượt quá lưu lượng bơm tối đa (cộng với biên) để đảm bảo giảm lưu lượng hoàn toàn khi cần thiết. Van có kích thước quá nhỏ là nguyên nhân gốc rễ thường xuyên gây ra lỗi hệ thống.
Đặt áp suất "bẻ khóa" (đặt) chính xác - và tránh cài đặt-quá mức.
Áp suất cài đặt phải bằng hoặc vượt quá áp suất làm việc tối đa của hệ thống một chút.
Cài đặt quá-làm tăng rủi ro: hệ thống sẽ hoạt động ở áp suất cao nguy hiểm trước khi giảm áp - làm hỏng mục đích của van.
Luôn xem xét mọi-áp suất ngược từ đường hồi lưu - có thể ảnh hưởng đến áp suất đặt hiệu quả.
Lập kế hoạch bảo trì, vệ sinh và kiểm tra.
Độ sạch của chất lỏng cần phải được theo dõi mọi lúc. Các chất gây ô nhiễm có thể làm tắc lỗ dẫn hướng hoặc khiến lõi van bị dính, dẫn đến trục trặc hoặc hư hỏng.
Đảm bảo van có thể tiếp cận được. Việc bảo trì, kiểm tra định kỳ và hiệu chỉnh lại- không thường xuyên phải là một phần của dịch vụ hệ thống thông thường - chứ không phải là thay thế mang tính phản ứng sau khi xảy ra lỗi.
Hãy xem xét thiết kế kết hợp khi hệ thống yêu cầu cả tốc độ và độ chính xác.
Kết hợp một bộ phận bắt-tăng đột biến” nhỏ-hoạt động trực tiếp với một bộ phận trợ lực chính được vận hành-thí điểm để có được phản ứng nhanh và khả năng kiểm soát áp suất ổn định.
Nếu không chắc chắn - hãy tham khảo ý kiến của các chuyên gia thủy lực.
Đối với các mạch phức tạp, tải thay đổi, bơm-lưu lượng cao hoặc các ứng dụng an toàn quan trọng, tốt nhất bạn nên có hướng dẫn chuyên nghiệp. Một nhà cung cấp đáng tin cậy (như POOCCA) có thể giúp chỉ định, kích thước, cung cấp và thậm chí hỗ trợ lắp đặt và bảo trì.
Những quan niệm sai lầm phổ biến - và thực tế
"Van cứu trợ chỉ dành cho trường hợp khẩn cấp."
- Không nhất thiết. Mặc dù một hệ thống-được thiết kế tốt hiếm khi dựa vào sự giảm nhẹ chủ động nhưng van phải được coi là một tính năng an toàn thiết yếu - một biện pháp bảo vệ khỏi tình trạng quá áp suất bất ngờ, tải sốc, lỗi của người vận hành hoặc trục trặc hệ thống.
"Diễn xuất trực tiếp luôn tốt hơn vì nó nhanh hơn."
- Tốc độ chỉ là một chiều. Vì van tác động trực tiếp-thường có mức ghi đè áp suất lớn nên chúng có thể vượt quá giới hạn áp suất an toàn - gây nguy cơ làm hỏng các bộ phận nhạy cảm. Trong nhiều hệ thống công nghiệp, van vận hành thí điểm (hoặc van kết hợp) mang lại khả năng bảo vệ tổng thể và độ ổn định tốt hơn.
"Việc thay van giảm áp phải theo một lịch trình định kỳ cố định."
- Điều này thường lãng phí và không cần thiết. Điều quan trọng hơn là độ sạch của chất lỏng, sử dụng hợp lý, thỉnh thoảng kiểm tra và kiểm tra áp suất, điều chỉnh chính xác và giám sát hoạt động của hệ thống. Van chất lượng cao trong một hệ thống được bảo trì tốt có thể tồn tại hàng thập kỷ.
Tóm lại: Van giảm áp là nền tảng cho hiệu suất và an toàn của hệ thống thủy lực
Van giảm áp thủy lực không phải là một thiết bị "thích-có-bổ sung-" - mà nó là mộtsự cần thiết cơ bảncho bất kỳ hệ thống thủy lực. Nhưng không phải tất cả các van xả đều được tạo ra như nhau. Sự khác biệt giữa van tác động trực tiếp cơ bản, có kích thước nhỏ,-được chỉ định sai- và giải pháp-vận hành (hoặc kết hợp) thí điểm được chọn đúng cách có thể tạo nên sự khác biệt giữa hiệu suất hệ thống ổn định,-lâu dài - và các lỗi thường xuyên, điều kiện không an toàn, chi phí bảo trì cao và thời gian ngừng hoạt động.
Tại POOCCA, với hơn hai thập kỷ kinh nghiệm về các bộ phận thủy lực, chúng tôi biết rằng mọi hệ thống đều khác nhau. Cho dù bạn đang thiết kế một bộ nguồn thủy lực mới, bảo trì-máy móc công nghiệp hạng nặng hay nâng cấp hệ thống thủy lực của thiết bị-di động, chúng tôi đều có thể giúp bạn:
chỉ định đúng loại van xả;
kích thước van chính xác cho lưu lượng và áp suất của bạn;
cung cấp các loại van có kết cấu-công nghiệp đáng tin cậy;
hướng dẫn bạn cách lắp đặt, bảo trì và làm sạch chất lỏng đúng cách;
ủng hộ bạn lâu dài nhé.
Nếu bạn muốn đảm bảo hệ thống thủy lực của mình an toàn, hiệu quả và bền bỉ - hãy liên hệ với chúng tôi. Hãy để chúng tôi giúp bạn lựa chọn giải pháp van xả phù hợp và tránh những sai lầm tốn kém trước khi chúng xảy ra.
Câu hỏi thường gặp - Câu hỏi thường gặp về Van giảm áp thủy lực
Câu 1: Có phải tất cả các hệ thống thủy lực đều cần van xả không?
A:Nói chung -Đúng, đặc biệt nếu sử dụng-bơm dịch chuyển cố định hoặc bất kỳ hệ thống nào không có giới hạn áp suất vốn có. Van giảm áp là thiết bị an toàn cơ bản giúp ngăn áp suất hệ thống tăng lên không giới hạn (điều này có thể gây vỡ ống, hư hỏng bộ phận thủy lực hoặc hỏng hóc nghiêm trọng).
Tuy nhiên, trong một số trường hợp chuyên biệt (ví dụ: hệ thống sử dụng bơm-cảm biến tải hoặc bơm bù áp suất-tự động điều chỉnh áp suất đầu ra), thiết kế có thể hạn chế nhu cầu - nhưng ngay cả khi đó, nhiều kỹ sư vẫn coi van xả là "bảo hiểm" thiết yếu.
Câu hỏi 2: Van xả nên được kiểm tra, kiểm tra hoặc thay thế thường xuyên như thế nào?
A:Không có quy tắc "khoảng thời gian cố định" chung nào hợp lệ cho tất cả các van. Nhu cầu bảo trì phụ thuộc vào điều kiện vận hành, độ sạch của chất lỏng, nguy cơ ô nhiễm và nhu cầu của hệ thống. Để van được lắp đặt và bảo trì đúng cách trong một hệ thống -hoạt động vừa phải, sạch sẽ, van có thể tồn tại trong nhiều năm (thậm chí nhiều thập kỷ) mà không cần thay thế.
Điều đó cho thấy rằng việc kiểm tra thường xuyên và xác minh-thiết lập áp suất định kỳ là rất quan trọng, đặc biệt là trong môi trường khắc nghiệt hoặc bẩn thỉu. Nếu bạn quan sát thấy hiện tượng "độ lệch áp suất bị nứt", thì lò xo có thể bị yếu đi, mòn hình múa rối/chỗ ngồi hoặc thay thế hoặc bảo dưỡng - nhiễm bẩn bên trong.
Câu hỏi 3: "Ghi đè áp suất" là gì và tại sao việc chọn van giảm áp lại quan trọng?
A:"Ghi đè áp suất" (còn được gọi là "chênh lệch áp suất giữa dòng chảy đầy vết nứt và dòng{0}}đầy đủ") là sự chênh lệch giữa áp suất tại đó van bắt đầu mở ("áp suất vết nứt") và khi nó đi qua dòng chảy vòng hoàn toàn ("áp suất dòng{1}}đầy đủ").
Đối với nhiều ngườidiễn xuất trực tiếpvan, phần ghi đè này có thể lớn -, đôi khi là hàng trăm PSI.
Vìphi công{0}}vận hànhvan, ghi đè nhỏ hơn nhiều (thường là hàng chục PSI), giúp kiểm soát áp suất chính xác hơn.
Điều này quan trọng vì mức ghi đè lớn có nghĩa là - ngay cả khi van đang "mở" -, áp suất thực tế của hệ thống có thể vượt quá giới hạn an toàn ở một mức đáng kể, điều này có thể gây căng thẳng hoặc làm hỏng các bộ phận nhạy cảm như xi lanh, van tỷ lệ hoặc bộ truyền động servo.
Câu hỏi 4: Nếu van xả tiếp tục mở (giảm lưu lượng) trong khi hoạt động bình thường - thì đó là bình thường hay là dấu hiệu của sự cố?
A:Việc kích hoạt van xả{0}}thường xuyên hoặc liên tục trong quá trình vận hành "bình thường" thường là dấu hiệu cảnh báo. Nó thường chỉ ra vấn đề về thiết kế hoặc điều khiển - ví dụ: lưu lượng bơm quá cao so với nhu cầu tải, logic điều khiển không chính xác, lưu lượng vào bể quá mức hoặc sử dụng sai van xả thay vì kiểm soát lưu lượng/áp suất thích hợp. Như hướng dẫn thiết kế hệ thống-thủy lực chuyên nghiệp gợi ý: một hệ thống-được thiết kế tốt sẽhiếm khidựa vào van xả trong điều kiện làm việc bình thường.
Hơn nữa, việc dựa vào sự giảm nhẹ để chuyển đổi dòng chảy thường xuyên sẽ gây lãng phí năng lượng (chất lỏng đổ vào bể sẽ trở thành nhiệt), làm tăng tốc độ mài mòn của chất lỏng và vòng đệm, đồng thời làm giảm hiệu suất hệ thống - khiến việc bảo trì và độ tin cậy lâu dài- trở nên kém hơn.
